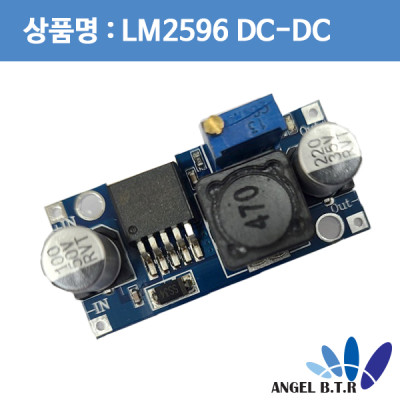

  • lm2596 DC-DC  3A 정전압 스텝다운 모듈  LM2596 감압 벅 스탭다운 컨버터 3A(IN 3.2~40V OUT 1.25~35V
    lm2596 DC-
    850


lm2596 DC-DC 3A 정전압 스텝다운 모듈 LM2596 감압 벅 스탭다운 컨버터 3A(IN 3.2~40V OUT 1.25~35V 요약정보 및 구매

LM2596 DC-DC 4V-35V ~ 1.23V-30V 강압 전원 모듈 전압 조정기 3A

상품 선택옵션 0 개, 추가옵션 0 개

제조사 중국
원산지 중국
브랜드 중국
모델 lm2596
판매가격 850원
포인트 0점
배송비결제 주문시 결제

선택된 옵션

  • 수량
    +0원
위시리스트

관련상품

등록된 상품이 없습니다.

상품 정보

상품 기본설명

LM2596 DC-DC 4V-35V ~ 1.23V-30V 강압 전원 모듈 전압 조정기 3A

상품 상세설명

DC-DC Step Down 3A 정전압 스텝다운 모듈 LM2596 Ste

입력: 3.2~46v dc

출력: 1.25~35v dc

변환 효율 : 최대 92 % (출력 전압이 높을수록 효율이 높음)
스위칭 주파수 : 150KHz
정류기 : 비동기식 정류
모듈 속성 : 비 절연 스텝 다운 모듈 (벅)
단락 보호 : 복구 이후의 전류 제한
작동 온도 : 산업 등급 (-40 ~ +85) (출력 전력 10W 이하)
최대 부하 온도 상승 : 40
부하 레귤레이션 : ± 0.5 %
전압 레귤레이션 : ± 2.5 %

 사양:

입력 전압 : 4-35V

출력 전압 : 1.23-30V (조정 가능)

출력 전류 : 정격 전류는 2A, 최대 3A (추가 방열판 필요)

차원 : 48 * 23 * 14mm (L * W * H)

무게12 지
치수4.8 × 2.3 × 1.4 cm
모듈 속성

비 절연 스텝 다운 (BUCK)

정류

비동기식 정류

입력 전압

4V – 35V

출력 전압

1.23V – 30V

출력 전류

3A (최대)

변환 효율

92 % (최고)

스위칭 주파수

150 키로 헤르쯔

출력 리플

30mV (최대)

하중 조절

± 0.5 %

전압 규정

± 2.5 %

작동 온도

-40 ℃에서 +85 ℃


1. Model: LM2596S DC-DC voltage reduction module

2. Input Voltage: 3.2V ~ 40V

3. Output Voltage: 1.25V ~ 35V

4. Output Current: 3A ( maximum )

5. Conversion Efficiency: 92% ( highest )

6. Output ripple: <30mV

7. Switching Frequency: 65KHz

8. Size: about 43mm * 21mm * 14mm / 1.69 * 0.83 * 0.55 inches

9. Working Temperature: -45 ℃ ~ +85 ℃

10. Connection port:

IN + input positive IN - input negative

OUT + output positive OUT - output negative

11. Input Voltage Range: DC 3.2V to 46V ( the input voltage must be higher than the output voltage

of 1.5V or more, and it can not be raised )

12. Output Voltage Range: DC 1.25V to 35V voltage is continuously adjustable, and high efficiency

( maximum 92% ) maximum output current is 3A.

13. Note: This is a step-down module, so the input voltage must be higher than the output voltage.
